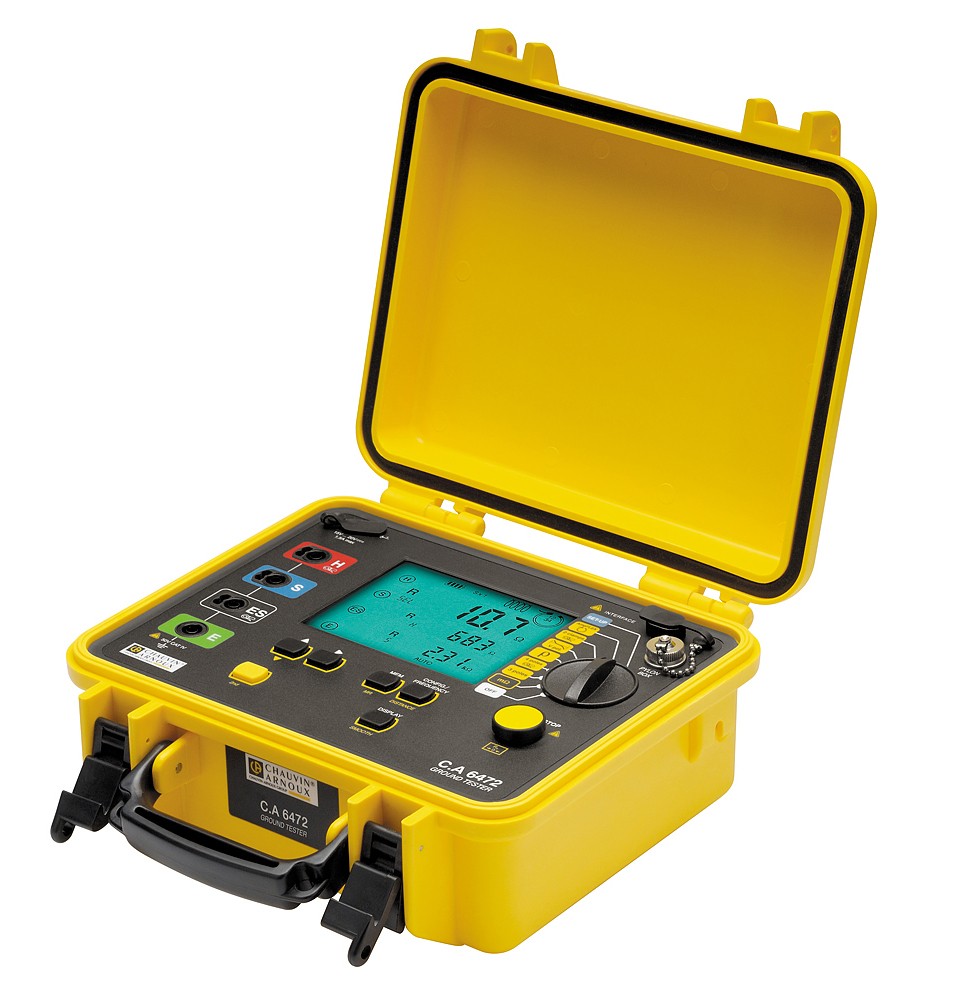

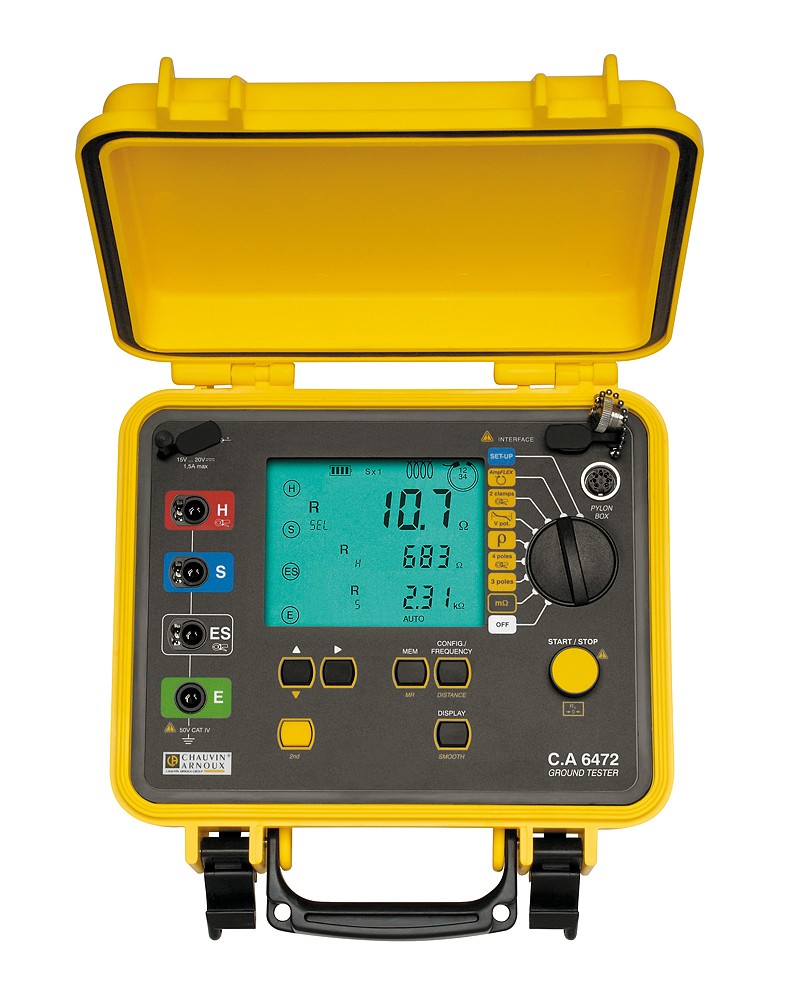

Controlador que permite todo tipo de medida de tierra y medida de tierra de torres eléctricas (con el C.A 6474) - resistividad de los terrenos - acoplamiento de tierra - medida de potencial de terreno - continuidad y resistenciaEl C.A 6472 permite realizar una valoración completa y rápida de todas las configuraciones de puesta a tierra agrupando en un único instrumento todads las funciones de medida de tierra.
Asociado al C.A 6474, realiza también medidas de tierra de torre eléctrica y constituye una herramienta única e imprescindible para el diagnóstico y el mantenimiento de una red de torres eléctricas.
El C.A 6472 ofrece la posibilidad de analizar el comportamiento en frecuencia de las puestas a tierra gracias a una amplia frecuencia de medida (desde 41 hasta 5.078 Hz). El uso de una señal de medida de alta frecuencia permite valorar el comportamiento de un circuito de puesta a tierra frente a los rayos.
Medida 3P de hasta 10 kΩ y tensiones parásitas de hasta 60 Vrms
Medida 4P y 4P selectivaMedida de bucle de tierra con 2 pinzas desde 0,01 Ω hasta 500 ΩMedida de acoplamiento de tierraMedida de resistividad del terreno, es suficiente con programar las
distancias utilizadas para la medida y el controlador calcula el r
mediante los métodos Wenner o SchlumbergerMedida del potencial del terrenoMedida de continuidad y resistenciaMedida de tierra de las torres eléctricas asociado con el C.A 6474Otras características:
- Memorización de 512 resultados de pruebas
- Conexión óptica USB
- Software PC Ground Tester Transfer para procesar los datos memorizados
- Alimentación: Batería NiMh recargable con cargador externo
- Protección IP53
- IEC 61557 -1 -4 -5
- IEC 61010 50V CAT IV
- Dimensiones: 272 x 250 x 128 mm; 3 kg
