Controlador de tierra, resistividad, continuidad y acoplamiento de tierra

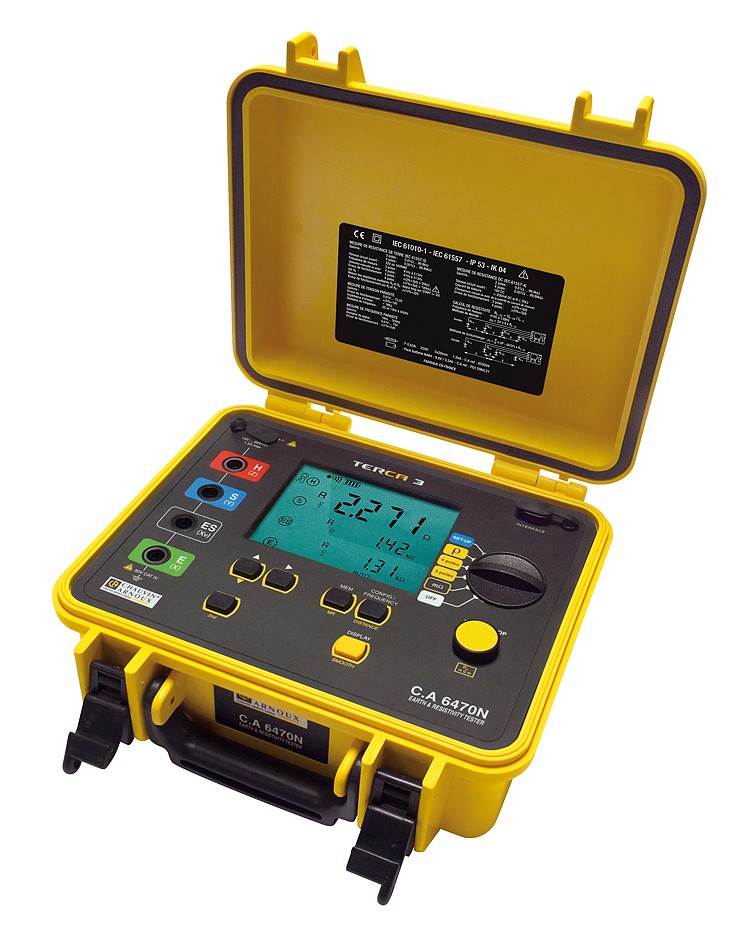

Ergonómico, completo y preciso, ofrece un acceso directo a todas las medidas en el frontal mediante un conmutador rotativo.

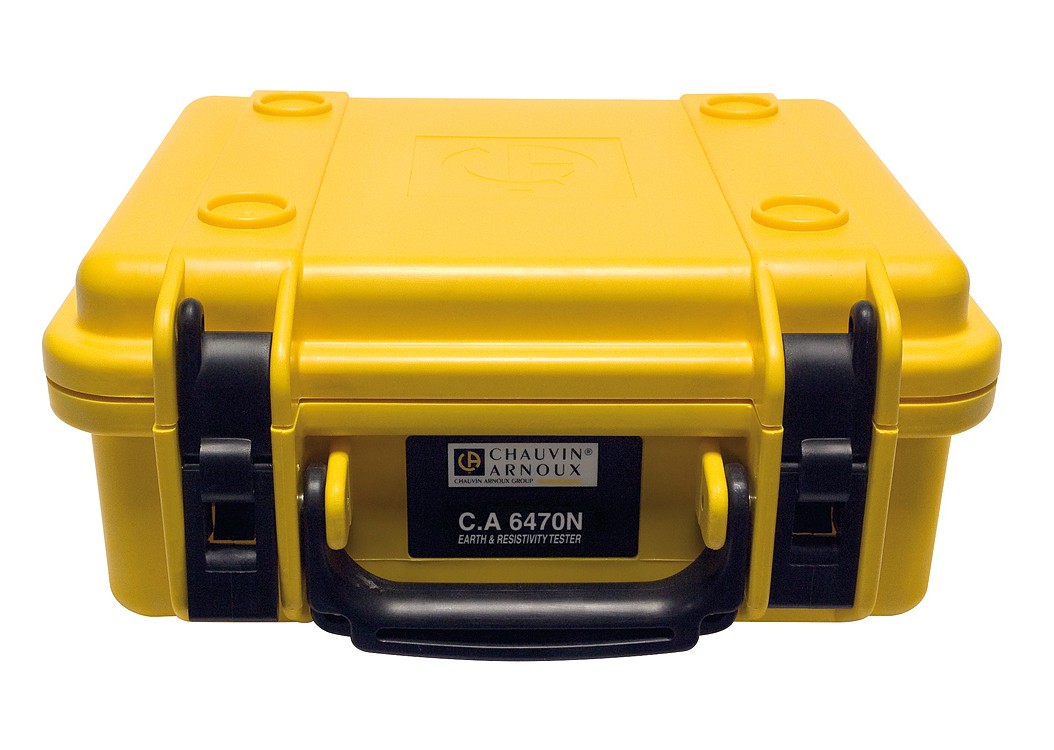

Compacto, concebido para su uso in situ, el C.A 6470N es sólido y estanco.
Para facilitar las conexiones, los 4 bornes de conexión de las picas están identificadas y son de distintos colores.
El C.A 6470N dispone de una gran pantalla LCD retroiluminada, además de una batería recargable mediante cargador externo con toma de red o de automóvil.
Está dotado de una función de memorización directa y ordenada de los resultados de las medidas.

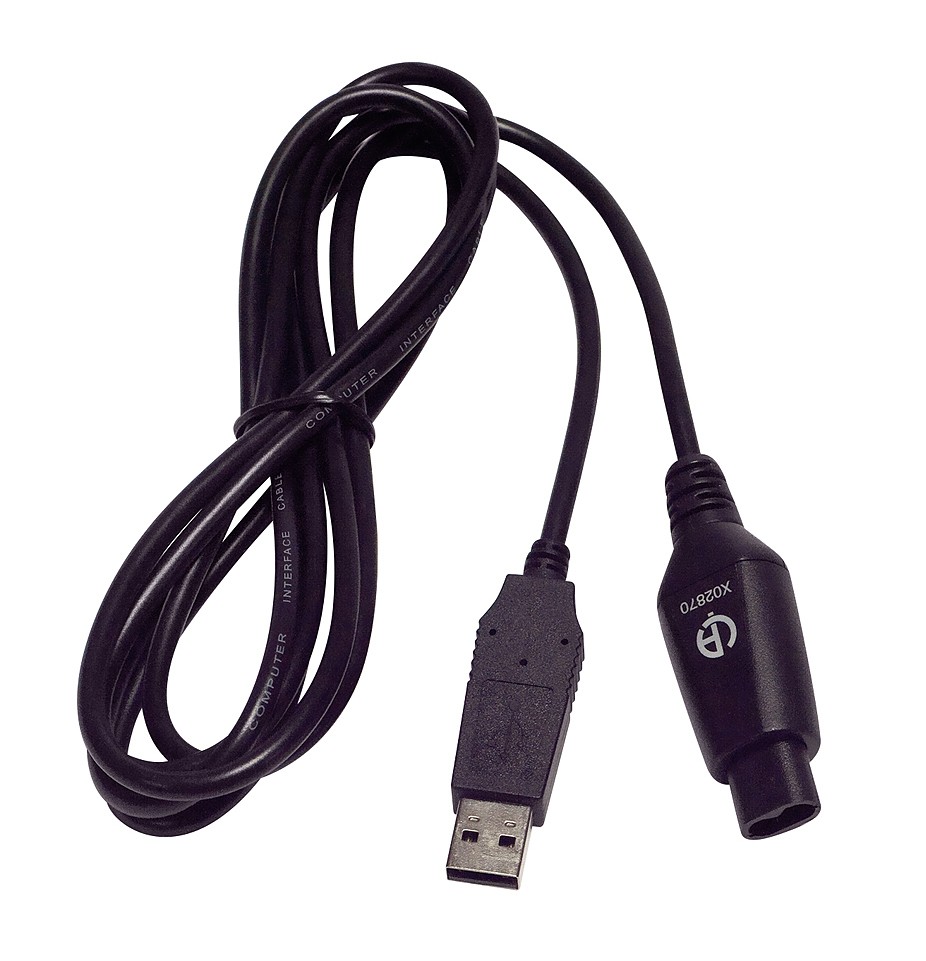

Una salida de comunicación USB permite exportar los datos al PC para su procesamiento con el software Ground Tester Transfer.
Las prestaciones
El C.A 6470N ofrece una precisión aumentada, alrededor de 10 veces superior, gracias a la medida de tierra en 4 polos. Este método permite medidas de resistencias de tierra débiles, imprescindibles para satisfacer las necesidades de los distribuidores y transportistas de energía tales como, en Francia, EDF y RTE.
El C.A 6470N garantiza la fiabilidad de las medidas realizadas:
- mediante la utilización de los métodos tradicionales con picas
- mediante un auto-diagnostico al inicio de cada medida, que señala la presencia de posibles defectos que pueden falsear las medidas (conexiones incorrectas o presencia de señales parásitas)
- mediante amplios rangos de medida: 0,001 Ω a 100 kΩ
- mediante el ajuste de la frecuencia de medida entre 41 Hz y 512 Hz
Funciones de cálculo evolucionadas y expertas:
- para la medida de acoplamiento de tierra, es suficiente realizar sucesivamente las 3 medidas necesarias y los controladores calculan automáticamente el coeficiente de acoplamiento
- en medida de resistividad del terreno, la programación de las distancias utilizadas para la medida permite a los instrumentos calcular automáticamente r mediante los métodos Wenner o Schlumberger.
Otras características:
- Alimentación: Batería NiMh recargable con cargador externo
- Protección IP53
- Cumple la norma IEC 61557 -1 -4 -5
- Seguridad IEC 61010 50 V CAT IV
- Dimensiones: 272 x 250 x 128 mm; 3 kg
