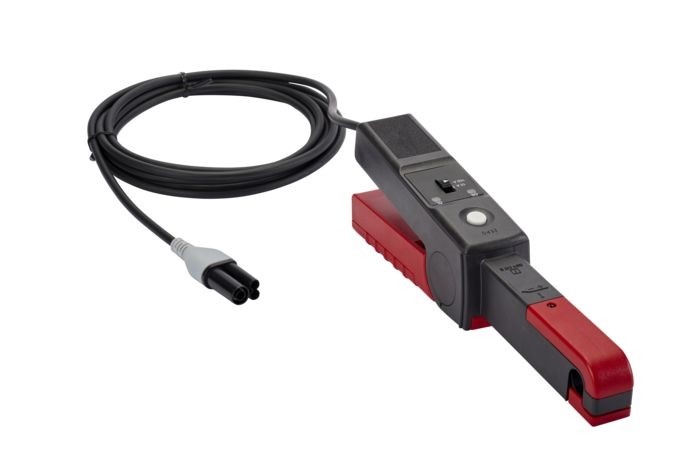

Der Zangenstromwandler E94 verwendet eine Halleffekt-Zelle, wodurch die Messung von Gleich- oder Wechselstrom ohne Eingriff in die Anlagen möglich ist (keine Unterbrechung des Messstroms).
Die Haupteigenschaften dieser Zange sind:
- Kompakt und so ergonomisch geformt, dass auch schwer zugängliche Stellen gut zu erreichen sind
- Messempfindlichkeit
- Einfach und sicher in der Anwendung
Mit dem Zangenstromwandler E94 können Ströme von 100 mA bis 100 A Peak mit 2 Messbereichen 10 A und 100 A gemessen werden. Bandbreite mit durchgehendem Frequenzbereich bis 100 kHz (-3dB).
Der Zangenstromwandler hat:
- eine „DC-Nullabgleich“-Drucktaste mit Speicherung der Einstellung,
- Anzeigen:
• Messbereichsüberschreitung
• DC-Nullabgleich-Bestätigung
Besonderheit: Das Ausgangssignalkabel hat einen 4-poligen, ummantelten Stecker, der mit den Qualistar Class A-Geräten der neuesten Generation von Chauvin-Arnoux kompatibel ist. Die Zange wird dann vom Gerät mit Strom versorgt. Über diesen speziellen Anschluss erkennt das Gerät den Zangenstromwandler automatisch.
AC DC-Zangenstromwandler E94
• Strombereich 100 mA 100 A
• 2 Messbereiche 10 A und 100 A
• Bandbreite DC bis 100 kHz
• Umschließungsdurchmesser von 11,8mm
• IEC 61010 CAT III – 600 V / CAT IV – 300 V
• Abmessungen: 231 x 36 x 67 mm
• Gewicht: 270 g
• Messleitungslänge: 3 m
• 2 Jahre Garantie
E94 wird geliefert mit
Gebrauchsanweisung
