DTR 8510

DTR 8510
  • Dataview
  • USB
Beschreibung

Digitaler Windungsverhältnis-Prüfer für Transformatoren

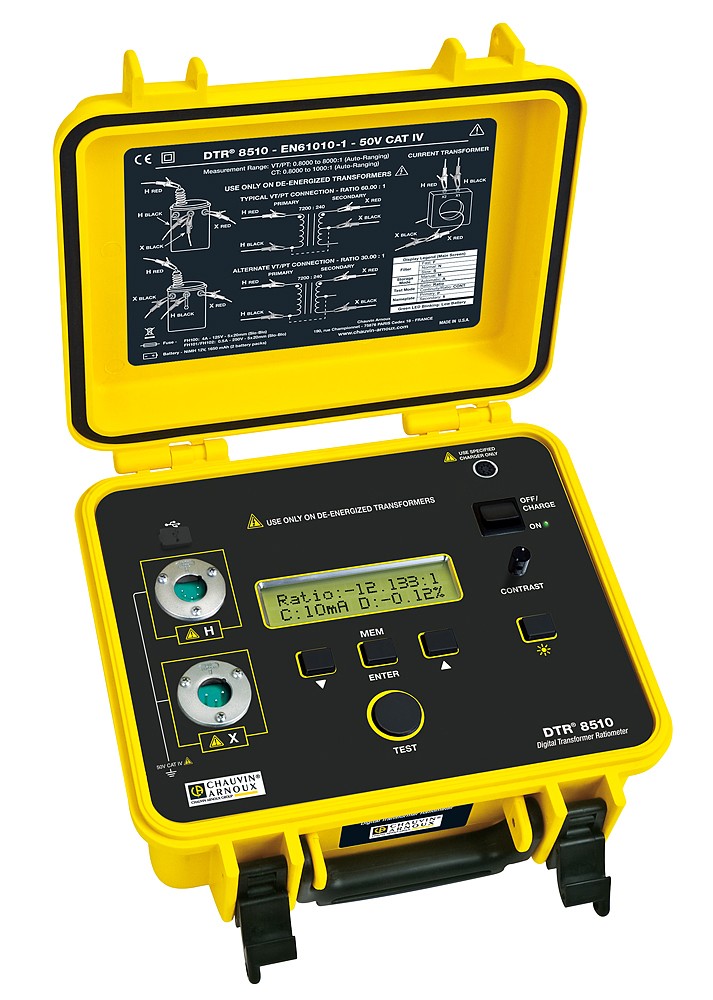

Der DTR® 8510 ist ein tragbarer, digitaler Windungsverhältnis-Prüfer zum Prüfen von Leistungs-, Spannungs- und Stromwandlern.

Nach Anschluss an dem stromlosen Transformator zeigt der DTR 8510 mit hoher Genauigkeit das Windungszahlenverhältnis zwischen Primär- und Sekundärkreis an und gleichzeitig die Windungspolarität sowie den verwendeten Erregerstrom.

Die Prüfungen mit dem DTR 8510 laufen nach einem Prüfverfahren, das den IEEE-Standard erfüllt, vollkommen automatisch ab. Vorherige Kalibrierungen oder Abgleiche sind nicht notwendig.

Während der Messung führt der DTR 8510 eine automatische Eigen-Kalibrierung durch und kontrolliert:

  • Windungen, Anschlüsse und Stromkreise,
  • Kurzschlüsse (zu hoher Erregerstrom),
  • den Anschluss der Messleitung,
  • die Polarität.
Schnelle, genaue Anzeige der Messwerte.

Funktionen - Technische Daten

  • Wandlungsverhältnis: von 0,8000:1 bis 8000:1 (Spanungs- und Leistungswandler) und von 0,8000 bis 1000,0 (Stromwandler) - automatische Messbereichswahl,
  • Prüfungen erfolgen zum Schutz des Bedieners durch Erregung des Primärkreises bei gleichzeitiger Messung des Sekundärkreises
  • Warnmeldungen bei schlechten Anschlüssen, Verpolungen, offenen Kreisen oder Kurzschlüssen,
  • Digitalanzeige – Anzeige von Berichten, Windungspolarität - Abweichung von den Nennwerten in Prozent und Erregerstrom. Der Bargraph zeigt den Fortschritt der Eigen-Kalibrierung und der Messungen,
  • Speicherung von bis zu 10.000 Messwerten im internen Speicher,
  • USB-Schnittstelle und im Lieferumfang enthaltene Software DataView zur Konfigurierung des Geräts, Übertragen und Analysieren der Messwerte und zum Erstellen von Prüfberichten.

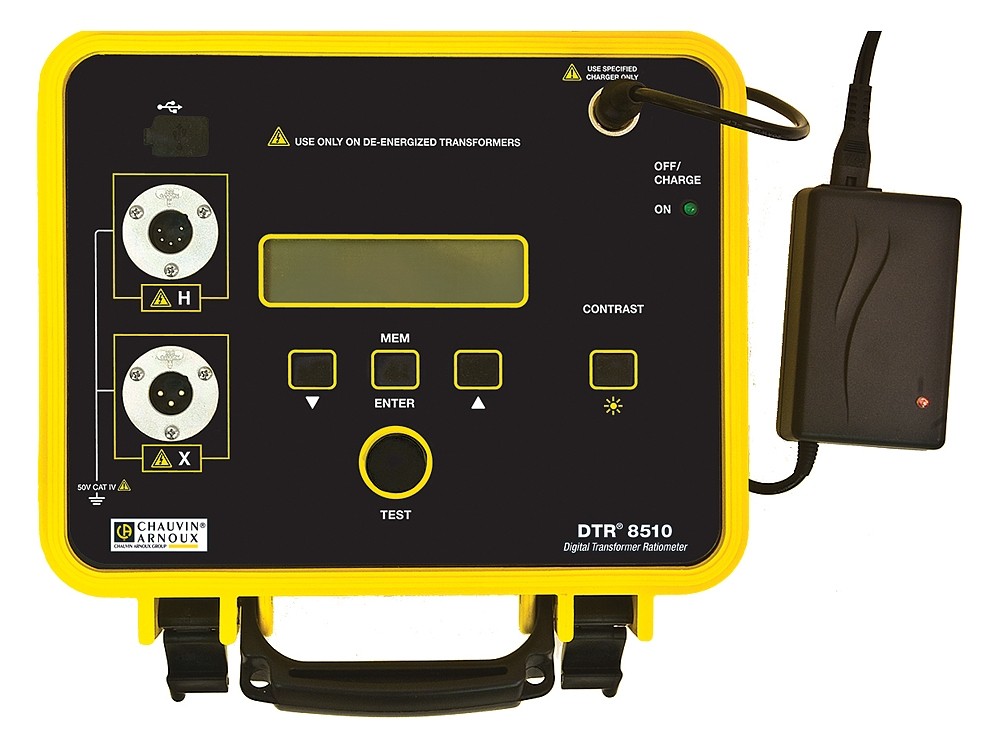

  • Die Stromversorgung erfolgt über NiMH-Akkus (10 Stunden ununterbrochener Batteriebetrieb) mit externem Ladegerät
  • Schutzart: IP53
  • Installationskategorie: IEC 61010 CAT IV 50 V
  • Abmessungen: 272 x 248 x 130 mm; Gewicht: 3,7 kg

Bezeichnung
Preis
Artikel-Nr.
Menge
Aktionen
RATIOMETRE DTR 8510
Zubehör
-
P01157702
-
Angebot
